检测设备及方法

当前位置:首页 >> 关于我们 >> 检测设备及方法

1.压缩电阻实验(ESQ-517-27)

电极尺寸:25mmx50mmx10mm
电极材质:Gold plated copper
测定范围:0.1µΩ~110MΩ
试片尺寸:L50mm(簧片1pin-3pin为基准)

试验方法:
电极板之间插入试片后,上部电极板向下部电极板垂直下来时同时测定垂直电阻、加压率、荷重的试验,可根据产品可设定最佳压率

试验对象:
导电布屏蔽衬垫、簧片等厚的产品及具有柔软性的产品
测定产品尺寸范围:厚度1mm~30mm、长度 50mm


2.测定电磁波屏蔽率
ASTMD 4935
测定范围:30MHz—1GHz
试片尺寸:D130mm

试验方法:
首先把外径130mm,内径70mm的试片插入在上下屏蔽箱之间后,使用网络分析器测定屏蔽,使用相同的方法放入外径130mm试片测定后把第一和第二次差设为屏蔽率

试验对象:
导电性纤维, 导电丝网,导电性薄膜, 导电性胶带等厚度2mm以下的产品
电磁波屏蔽率计算公式:
SE=10 log P1 /p2(decibels,dB)
Where: P1=received power with the material present, and
            P2= received power withoutthe material present
If the receiver readout is ill units of voltage, use the following equation: SE=20 log V1/V2 (decibels,dB)

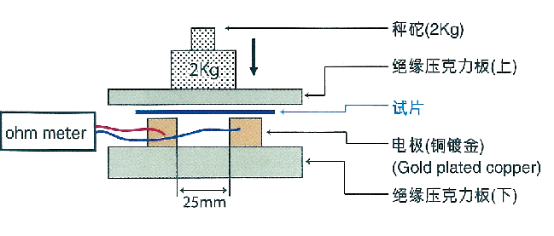

3.测定表面(水平)电阻(ESQ-517-04)
ASTMD 257-99


测定范围:30MΩ~30KΩ
试片尺寸:50mmx50mm
试验方法:
电极上面放入试片,用绝缘板盖上后,在绝缘板的中心上面放秤砣(2Kg),用Ohm Meter测定电极间的电阻

试验对象:
导电性纤维,导电性不织布,导电胶带,导电薄板片等


4.测定体积电阻(MIL-DTL-83528C(ASTM  D991-低电阻领域)、ASTM D257)

测量范围:30MΩ~30KΩ
试片尺寸:50mmx50mm
电极重量:200g-240g

试验方法:
绝缘板上面放入试片(50mmx50mm),在试片中央部位放入电极后测定两端电极之间的电


5.测定反复压缩复原力(ESQ-517-26)


反复速度:MAX4cycle/sec
压机材质:不锈钢

试验方法:
人为地测定EMI衬垫的复原力寿命试验,在Die上放入试片,以4cycle/sec的速度连续的反复压缩后与试验前试片比较高度,把差距为复原力。簧片和导电布屏蔽衬垫的压缩率一般设定在试片厚度的30%后进行试验

试验对象:
导电布屏蔽衬垫,簧片等反弹性为主要的产品
